Beth yw platio crôm: proses, mathau a buddion

Beth yw platio crôm: proses, mathau a buddion

Platio Chrome - yw'r broses o electroplatio haen denau o gromiwm ar arwyneb metel neu blastig i wella ei ymddangosiad, ei galedwch a'i ymwrthedd cyrydiad. Fe'i defnyddir at ddibenion addurniadol megis trim modurol, offer cartref, ac mewn cymwysiadau swyddogaethol gan gynnwys rhannau peiriant ac offer diwydiannol. Mae'r erthygl hon yn esbonio sut mae platio crôm yn gweithio, y prif fathau, buddion a defnyddiau cyffredin, yn ogystal â ffactorau allweddol i'w hystyried wrth ddewis dull platio.

Beth yw platio crôm?

Mae platio cromiwm, a elwir hefyd yn blatio cromiwm, yn broses orffen arwyneb lle mae haen denau o fetel cromiwm yn cael ei electroplatio ar wrthrych solet. Yn syml, mae'r rhan sy'n cael ei blatio yn cael ei drochi mewn hydoddiant electrolyte sy'n cynnwys cromiwm (asid cromig yn aml) a rhoddir cerrynt trydanol i ddyddodi'r cromiwm ar yr wyneb. Y canlyniad yw gorchudd crôm sgleiniog, caled a gludiog sy'n cael ei fondio ar y lefel foleciwlaidd i'r swbstrad (metel fel arfer, er y gall plastig gael ei grom-platio ar ôl paratoi arbennig).

Yn weledol, mae'n darparu gorffeniad nodedig, llachar, tebyg i ddrych. Yn swyddogaethol, mae hyd yn oed cotio crôm tenau yn gwella priodweddau wyneb yn sylweddol; mae'n cynyddu caledwch rhan a gwrthsefyll gwisgo, yn amddiffyn rhag cyrydiad a gall wneud yr wyneb yn haws i'w lanhau.

Hanes Byr o Chrome Plating

Mae darganfyddiad cromiwm fel deunydd platio hyfyw yn cael ei gredydu i George Sargent, a gyhoeddodd ymchwil arloesol ar blatio cromiwm ym 1907. Fodd bynnag, ni ddaeth cymwysiadau masnachol i'r amlwg tan y 1920au, diolch i ymchwilwyr Prifysgol Columbia Colin Fink a Charles Eldridge, a ddatblygodd broses ddiwydiannol ddibynadwy ar gyfer dyddodi cromiwm ar swbstradau metel.

Roedd y 1970au a'r 1980au yn drobwynt wrth i ymwybyddiaeth gynyddol o wenwyndra cromiwm chwefalent arwain at reoliadau diogelwch amgylcheddol a diwydiannol llymach ledled y byd. Ysgogodd hyn ymchwil i blatio cromiwm trifalent, a oedd yn cynnig dewis amgen mwy diogel a mwy ecogyfeillgar.

Sut mae platio crôm yn gweithio

Mae platio Chrome yn cael ei berfformio trwy electroplatio, gan ddefnyddio cerrynt trydan i ddyddodi metel o hydoddiant i ran dargludol.

Mewn gosodiad nodweddiadol, mae'r erthygl sydd i'w phlatio wedi'i gwneud o gatod (electrod negyddol) ac mae anod addas (yn aml aloi plwm ar gyfer baddonau cromiwm) yn electrod positif, y ddau wedi'u trochi mewn baddon platio sy'n cynnwys hydoddiant cromiwm.

Pan fydd cerrynt uniongyrchol yn cael ei basio trwy'r hydoddiant, mae ïonau cromiwm â gwefr bositif yn cael eu lleihau a'u hadneuo ar y catod (gwaith). Dros amser, mae haen denau o gromiwm yn ffurfio ar wyneb y gwrthrych.

Paratoi cyn gwneud cais platio crôm

Mae'r electrodeposition hwn fel arfer yn cael ei wneud ar ôl cyn-driniaeth briodol i sicrhau adlyniad da. Yn nodweddiadol, mae paratoi yn cynnwys:

1. Glanhau a diseimio

Tynnwch faw, saim, olewau neu unrhyw halogion eraill o'r wyneb. Gall hyd yn oed gweddillion bach atal y gorchudd rhag glynu, gan achosi plicio neu bothellu.

2. sgleinio wyneb

Ar gyfer platio addurniadol, mae'r metel sylfaen yn aml yn cael ei sgleinio i arwyneb llyfn cyn ei blatio, gan fod yr haen crôm yn denau a bydd yn adlewyrchu'r arwyneb gwaelodol.

3. Ysgythriad / Ysgogi

Mae rhan metel glân yn destun trochi actifadu (yn aml mewn asid gwanedig) i ficro-ysgythru'r wyneb. Mae hyn yn creu arwyneb ychydig yn arw, adweithiol sy'n helpu'r haen crôm i gadw.

4. preimiwr

Weithiau mae sinc marw-cast neu aloion copr yn cael eu taro cyn rhoi nicel ar y copr. Yn cynyddu ymwrthedd cyrydiad ac yn helpu i gyflawni disgleirio unffurf. Ni ddefnyddir primer yn gyffredinol ac eithrio mewn achosion eithriadol o blatio crôm caled ar rannau metel fferrus.

Paramedrau sylfaenol wrth gymhwyso platio crôm

Mae platio cromiwm - yn broses electrocemegol a reolir yn llym, ac mae ansawdd y platio terfynol yn dibynnu ar reolaeth nifer o baramedrau pwysig.

1. Dwysedd presennol

Mae dwysedd presennol yn cyfeirio at faint o gerrynt trydanol a gymhwysir fesul uned arwynebedd arwyneb y darn gwaith. Mae'n pennu'r gyfradd y mae cromiwm yn cael ei gymhwyso: gall dwysedd cerrynt isel arwain at blatio araf a gorchudd anwastad. Gall dwyseddau cerrynt uchel achosi llosgiadau, tyllu neu arwynebau garw.

Ystodau nodweddiadol: Ar gyfer crôm addurniadol - 4-10 A/dm2, ar gyfer crôm caled - 20-60 A/dm2.

2. Tymheredd bath

Yn rhy isel, gan leihau cyflymder cotio ac adlyniad gwael. Rhy uchel, anweddolrwydd cynyddol, ansefydlogrwydd bath a dyddodion bras.

Ystod optimaidd: o 45 gradd i 60 gradd (o 113 gradd F i 140 gradd F)

3. Amser cotio

Mae'r amser cotio yn pennu trwch cyffredinol yr haen chrome.

Cymhwyso crôm addurniadol: ~ 30 eiliad i sawl munud, cymhwyso crôm caled: sawl munud i oriau, yn dibynnu ar y gorffeniad a ddymunir

4. Cyfansoddiad bath

Mae'r datrysiad fel arfer yn cynnwys:

• Asid cromig (CRO₃): ​​prif ffynhonnell ïonau cromiwm
• Catalyddion: rheoli effeithlonrwydd cotio a phriodweddau dyddodiad, e.e. asid sylffwrig neu ychwanegion perchnogol
• Ychwanegion ychwanegol: gwella disgleirdeb, caledwch, microstrwythur

5. Troi a hidlo

Mae glanhau aer neu gynnwrf mecanyddol yn gyffredin. Mae cynnwrf ysgafn yn hyrwyddo dosbarthiad cyfartal o ïonau o amgylch y gweithle, tra bod hidlo yn cael gwared ar halogion a allai achosi cynhwysiant neu ddiffygion arwyneb.

Dulliau sylfaenol o blatio crôm

Gellir dosbarthu prosesau platio cromiwm yn fras yn ôl falens cemegol y cromiwm a ddefnyddir yn y bath platio. Mae tri phrif ddull:

1. Platio cromiwm chwefalent (cr⁶⁺)

Mae platio cromiwm hecsfalent - yn ddull traddodiadol sydd wedi cael ei ddefnyddio ers y 1920au. Mae'n seiliedig ar asid cromig (CRO₃) mewn hydoddiant, lle mae cromiwm yn y cyflwr ocsidiad + 6 -, a dyna pam yr enw hecsavalent.

Cyfansoddiad cemegol

Mae baddonau platio cromiwm chwefalent yn cynnwys asid cromig yn bennaf gydag ychydig bach o asid sylffwrig fel catalydd. Mae'r baddonau hyn yn gweithredu ar pH isel iawn (~0) ac mae angen tymheredd uchel (35-55 gradd). Fodd bynnag, mae'r adwaith platio mewn systemau chwefalent yn aneffeithlon, a dim ond 10-20% o'r ynni trydanol a ddefnyddir i adneuo metel cromiwm.

Manteision

• Dibynadwyedd wedi'i brofi gan fwy na chanrif o brofiad diwydiannol
• Caledwch wyneb uchel (800-1000 Vickers fel arfer)
• Gwrthiant cyrydiad rhagorol
• Gorffeniad drych eiconig gydag arlliw ychydig yn lasgoch.
• Mae dyddodion trwchus yn creu microcraciau a all helpu i iro.

Diffygion

• Mae trwch cotio anwastad yn safonol.
• Mae cyfansoddion gwenwynig a charsinogenig yn fygythiad difrifol.
• Effeithlonrwydd catod isel sy'n arwain at gyfraddau dyddodiad is
• Sylw gwael mewn cilfachau oherwydd -gallu taflu cyfyngedig

2. platio cromiwm trifalent (Cr3⁺)

Mae platio cromiwm trifalent yn defnyddio cromiwm yn y cyflwr ocsidiad + 3. ac mae wedi dod yn ddewis arall mwy diogel i gromiwm hecs gyda llawer llai o wenwyndra.

Cemeg a thechnoleg prosesau

Mae baddonau cromiwm trifalent fel arfer yn defnyddio cromiwm sylffad neu gromiwm clorid fel prif ffynhonnell cromiwm, ynghyd ag asiantau cymhlethu ac ychwanegion perchnogol. Maent yn helpu i sefydlogi Cr3⁺ mewn hydoddiant a'i atal rhag ocsideiddio i Cr⁶⁺ gwenwynig yn ystod y broses cotio.

Manteision

• Yn arwyddocaol fwy diogel na gorchudd chwefalent.
• Effeithlonrwydd catod uwch a chyflymder cotio cyflymach.
• Yn rhoi sylw mwy gwastad i siapiau cymhleth ac ardaloedd cilfachog

Diffygion

• Gwrthiant cyrydiad is o'i gymharu â chrome hecs ar drwch cyfartal.
• Gall mwy o sensitifrwydd i faw ac amhureddau metel ansefydlogi gweithrediad y bath.
• Cemeg ddrutach, sy'n gofyn am reolaeth broses fwy llym.

3. Platio cromiwm deufalent (Cr2⁺)

Mae platio cromiwm deufalent - yn ddull arbrofol newydd sy'n defnyddio cromiwm yn y cyflwr ocsidiad + 2 (Cr2⁺). Ond nid yw hon yn broses ddiwydiannol eang, yn bennaf oherwydd bod Cr2⁺ yn ansefydlog iawn mewn hydoddiannau dyfrllyd ac yn ocsideiddio'n gyflym i'r ffurfiau trifalent (Cr3⁺) neu hecsfalent (cr⁶⁺) mwy sefydlog.

Fodd bynnag, tua 2020, darganfu ymchwilwyr gyfansoddion sefydlog o gromiwm clorid (crcl₂) mewn dŵr ar grynodiadau uchel. Gan ddefnyddio dwyseddau cerrynt uchel (e.e. ~20 mA/cm2) ac eithrio ocsigen yn ofalus, mae dyddodion cromiwm bywiog mewn baddonau Cr2⁺ wedi’u dangos. Os caiff ei berffeithio, gallai gynnig trydydd dull platio crôm sy'n cyfuno rhai o fanteision trifalent (gwenwyndra is) ag effeithlonrwydd uchel.

Cymhariaeth: Cr⁶⁺ vs Cr3⁺

Mathau amrywiol o blatio crôm

Gellir teilwra platio Chrome ar gyfer ymddangosiad addurniadol a pherfformiad swyddogaethol. Isod mae'r categorïau cyffredinol:

1. platio crôm addurniadol

Mae crôm addurniadol, a elwir hefyd yn chrome llachar, yn orchudd tenau sydd wedi'i fwriadu'n bennaf ar gyfer estheteg ac amddiffyniad cyrydiad yn hytrach na gwrthsefyll traul sylweddol. Mae'n frau - 0.05 i 0.5 micron, tua 2-20 microinches. Dim ond digon i roi ei ymddangosiad sgleiniog glasaidd nodweddiadol iddo.

Defnyddir yn nodweddiadol mewn baddonau cromiwm chwefalent ar dymheredd is (~40 gradd C) i gynhyrchu gorffeniad llachar. Mae amser gorchuddio yn fyr oherwydd bod y cotio yn denau, yn aml dim ond 1-5 munud o gais. Fe'i ceir yn aml mewn trim modurol, gosodiadau plymio, ac offer cartref / nwyddau tŷ.

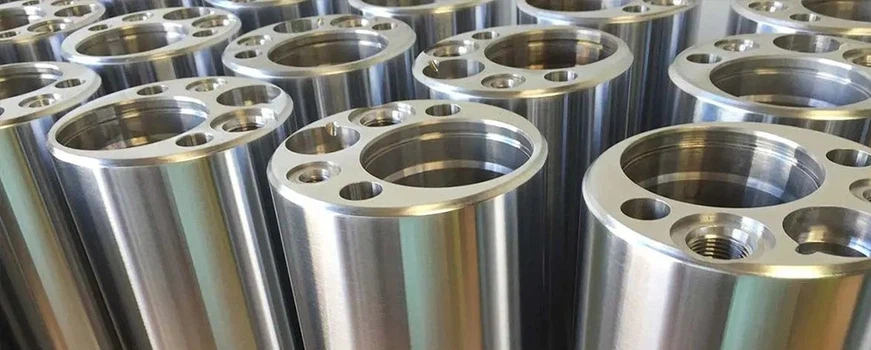

2. platio crôm caled

Defnyddir crôm caled, a elwir hefyd yn chrome technegol neu grôm diwydiannol, fel arfer 0.005 i 0.020 modfedd o drwch neu hyd yn oed yn fwy trwchus, i ddarparu nodweddion swyddogaethol megis ymwrthedd gwisgo, lleihau ffrithiant ac adfer cydrannau.

Prif fantais crôm caled yw ei galedwch hynod o uchel (tua 65-70 HRC). Defnyddir yn gyffredin mewn gwiail silindr hydrolig, pistons ac offer peiriant. Gall crôm caled fod yn fuddiol ar unrhyw gydran sy'n llithro, yn cylchdroi, neu sy'n destun cyswllt dro ar ôl tro i atal galling, galling, neu wisgo.

Proses: Yn nodweddiadol yn cael ei berfformio mewn baddon cromiwm hecsfalent ar ~50-60 gradd C gyda dwysedd cerrynt uwch na phlatio addurniadol. Mae cymhwyso'r cotio yn cymryd amser hir, o sawl awr i dros nos, i gyflawni'r trwch a ddymunir. Nid oes gan chrome caled orffeniad drych ar ôl ei orchuddio. Fel arfer mae'n llwyd lled-ysgafn i lwyd matte.

3. Platio Chrome Trwchus Tenau

Mae crôm trwchus tenau (TDC) - yn ffurf arbenigol o blatio crôm caled a nodweddir gan ddyddodion cymharol denau (2-8 µm efallai). Mae'r caledwch yn debyg i galedwch chrome caled rheolaidd (~800 + HV), gan ddarparu amddiffyniad cyrydiad da. Oherwydd nad oes ganddo'r microcracks nodweddiadol, mae'n aml yn darparu gwell amddiffyniad rhwystr fesul micron o drwch na chrome caled confensiynol.

Fe'i defnyddir yn gyffredin mewn offer manwl gywir, cydrannau awyrofod, offer meddygol a mowldiau. Un enghraifft yw proses patent Armoloy - yn cynhyrchu crôm tenau, trwchus a ddefnyddir ar fowldiau a rhannau peiriant i leihau ffrithiant a thraul.

Proses: Mae platio TDC fel arfer yn cael ei berfformio gan ddefnyddio baddonau cromiwm chwefalent neu drifalent wedi'u haddasu o dan reolaeth lem ar dymheredd, dwysedd cerrynt ac ychwanegion. Y canlyniad yw gorchudd satin-llyfn, tenau sy'n glynu'n gadarn.

4. -blatio chrome fflach

Mae crôm fflach - yn orchudd hynod denau, fel arfer dim ond 1-5 micron. Fe'i bwriedir yn bennaf at ddibenion cosmetig neu geisiadau lle mae angen ychydig iawn o gromiwm i amddiffyn rhag llychwino. Nid yw'n ddigon trwchus i leihau traul neu gyrydiad yn sylweddol ar ei ben ei hun.

Proses: Gellir cyflawni platio crôm fflach mewn bath platio chwefalent safonol, ond gydag amseroedd platio byr iawn, yn amrywio o ychydig eiliadau i ychydig funudau. Fe'i darganfyddir yn aml ar offer bach, offer a chaewyr, neu fel fflach derfynol ar rannau plastig metelaidd.

5. plât crôm satin

Mae satin chrome - yn orffeniad addurnol gyda gorffeniad matte neu satin-matte yn lle'r gorffeniad drych arferol. Mae crôm satin yn cael ei greu trwy newid gwead wyneb y metel sylfaen cyn gosod haen denau o grôm. Gellir cyflawni hyn trwy ddefnyddio:

• Swbstrad nicel gyda microronynnau bach ar gyfer gwasgaru golau.
• Arwyneb wedi'i frwsio'n fecanyddol neu wedi'i saethu wedi'i chwythu cyn ei gymhwyso â chrome.
• Ychwanegion arbennig ar gyfer bathtubs sy'n newid gwead yr haen crôm.

Mae'n darparu amddiffyniad cyrydiad fel crôm tra'n dal i gynnal ymddangosiad deniadol, ac mae hefyd yn boblogaidd ar gyfer offer lle mae gorffeniad di-lacharedd yn ymarferol, fel wrenches neu offer snap-on.

6. platio crôm du

Yn wahanol i baent du neu orchudd powdr, mae crome du yn cael ei gymhwyso trwy electroplatio, fel arfer dros haen sylfaen o nicel. Cyflawnir y lliw du trwy addasu cemeg y bath platio gyda chyfansoddion ychwanegol megis sylffwr, seleniwm neu ychwanegion perchnogol sy'n newid strwythur crisialog y cromiwm a adneuwyd. Y canlyniad yw gorchudd metelaidd du, gwydn sydd wedi'i fondio'n dynn i'r swbstrad.

Un o fanteision allweddol crôm du yw ei allu i amsugno golau a lleihau llacharedd, gan ei gwneud yn ddymunol iawn ar gyfer offerynnau optegol, offer amddiffyn a trim modurol moethus. Ar yr un pryd, mae'n darparu caledwch cymedrol a gwrthsefyll cyrydiad, yn enwedig pan gaiff ei gymhwyso i sylfaen nicel dwy haen a gorchuddio uchaf.

Fodd bynnag, mae crôm du fel arfer yn deneuach na chrome caled ac nid yw ei wydnwch yn addas ar gyfer cydrannau diwydiannol sy'n gweithredu mewn amgylcheddau garw sy'n destun sgraffiniad uchel. Gall unffurfiaeth lliw hefyd amrywio yn dibynnu ar y broses a geometreg rhan, felly mae angen rheolaeth gaeth ar y broses.

7. Chrome platio gyda microcracks

Yn nodweddiadol, mae platio cromiwm yn gynhenid ​​​​yn agored i gracio ar oeri oherwydd straen mewnol. Mae microcrack chrome yn fwriadol yn cynyddu nifer y craciau hyn trwy wneud pob crac yn fach iawn ac yn agos at ei gilydd.

Хром с микротрещинами полезен для износа и смазки. Плотная сеть трещин может задерживать смазочные материалы, что отлично подходит для гидравлических цилиндров, поршневых штоков и компонентов двигателя, которые нуждаются в постоянной смазке. Он также используется в высококачественном декоративном хроме для автомобильной промышленности, где микротрещины хрома (>Mae 1000 o graciau fesul modfedd) ar haenau nicel yn safonol i ddarparu eiddo gwrth-cyrydu uwchraddol.

8. platio chrome microporous

Mae cromiwm microporous yn cyfeirio at gromiwm gyda microcracks, ond yn lle craciau, mae'r haen cromiwm yn cynnwys dwysedd uchel o dyllau pin ar raddfa micron ar yr wyneb.

Cyflawnir hyn fel arfer trwy ddyddodi haen o nicel sy'n cynnwys gronynnau mân, gan greu arwyneb nicel gyda miloedd o fandyllau neu nodiwlau bach. Pan fydd crôm yn cael ei gymhwyso ar ei ben, bydd gan y crôm mandyllau microsgopig cyfatebol neu wahaniaethau mewn strwythur grawn yn yr ardaloedd hynny.

Y brif fantais yw ymwrthedd cyrydiad, yn bennaf mewn peiriannau perfformiad uchel a rhannau modurol, cydrannau awyrofod ac unrhyw gymhwysiad lle mae'r bywyd cyrydiad mwyaf yn hollbwysig.

9. platio chrome cyfansawdd

Mae platio crôm cyfansawdd, a elwir hefyd yn blatio crôm wedi'i atgyfnerthu â gronynnau, yn dechnoleg platio ddatblygedig lle mae gronynnau solet fel cerameg, carbidau neu bolymerau yn cael eu cyd-adneuo ar fatrics crôm yn ystod y broses blatio. Y canlyniad yw cotio cyfansawdd sy'n cyfuno caledwch wyneb a gwrthiant cyrydiad cromiwm â nodweddion gwisgo, ffrithiant neu iro gwell y gronynnau mewnosodedig.

Ystyrir hyn pan nad yw chrome caled plaen yn ddigon. Mae un o gymwysiadau nodedig cylchoedd piston injan diesel - ar gyfer injans mawr. Yn ogystal, efallai y bydd cydrannau awyrofod, rhannau hydrolig, neu fowldiau sy'n destun traul trwm yn elwa.

Manteision platio crôm,

1. bywyd cydran estynedig

Mae platio Chrome, sy'n ychwanegu haen o fetel caled, anadweithiol, yn amddiffyn y deunydd sylfaen rhag traul a chorydiad.

2. caledwch ardderchog a gwrthsefyll gwisgo

Mae'r foltedd cromiwm tua 800-1000 HV a gall gynyddu caledwch wyneb y rhan yn sylweddol.

3. amddiffyn rhag cyrydu

Mae cromiwm, yn bennaf dros nicel, yn darparu ymwrthedd ardderchog i leithder, llawer o gemegau ac ocsidiad.

4. Apêl esthetig

Mae ymddangosiad llachar, tebyg i ddrych y crôm yn brydferth. Mae'n rhoi golwg caboledig, hynod adlewyrchol i gynhyrchion.

5. ymwrthedd gwres

Mae cromiwm caled yn cynnal ei galedwch ac yn gwrthsefyll ocsideiddio hyd yn oed ar dymheredd uchel, gan ei gwneud yn ddelfrydol ar gyfer cymwysiadau gwres-ddwys fel rhannau injan a casgenni dryll.

6.Easy i'w lanhau

Mae'r arwyneb Chrome llyfn, nad yw'n fandyllog yn gwrthsefyll staeniau a bacteria, gan ei gwneud hi'n hawdd ei lanhau ac yn ddelfrydol i'w ddefnyddio mewn ystafelloedd ymolchi ac offer meddygol.

7. ffrithiant isel

Mae gan grôm caled gyfernod ffrithiant naturiol isel, yn aml tua 0.1-0.2 pan gaiff ei iro, sy'n is na llawer o fetelau.

8. Cynaladwyedd (ar gyfer chrome caled)

Gellir disodli rhannau diwydiannol wedi'u gwisgo â chrome caled i adfer dimensiynau, sy'n aml yn rhatach na gwneud rhannau newydd.

Anfanteision platio crôm

Mae gan blatio Chrome hefyd nifer o anfanteision y mae'n rhaid eu hystyried:

1. Materion amgylcheddol ac iechyd

Un o anfanteision mwyaf arwyddocaol platio crôm yw gwenwyndra cromiwm chwefalent (cr⁶⁺). Mae echdynnu mwg priodol, hyfforddiant diogelwch gweithwyr a systemau gwaredu gwastraff cemegol yn hanfodol i gydymffurfio.

2. Costau gweithredu uchel

Nid yw'r broses platio crôm yn addas ar gyfer pob cais. Mae angen offer ategol i gynhyrchu cemegau peryglus, sy'n cynyddu costau gweithredu. Yn ogystal, mae llinellau platio crôm yn aml yn gofyn am fuddsoddiad sylweddol mewn offer.

3. Brauder a pherygl cracio

Gall crôm caled, yn enwedig o'i roi mewn haenau mwy trwchus, fod yn frau. Mae hyn yn cynyddu'r risg o ficrocraciau neu blicio oherwydd straen mecanyddol neu feicio thermol. Mae datrys y broblem hon yn aml yn gofyn am sandio ôl-orchuddio a rheoli trwch haen, sy'n cynyddu amser a chostau cynhyrchu.

4. Anawsterau gyda geometreg gymhleth

Mae platio Chrome yn ei hanfod yn broses llinell olwg, felly mae sicrhau trwch unffurf ar rannau siâp cymhleth fel tyllau mewnol neu gilfachau dwfn yn heriol.

Pa ddeunyddiau y gellir eu defnyddio ar gyfer platio crôm?

Gellir cymhwyso platio Chrome i amrywiaeth o ddeunyddiau sylfaen, ond nid yw pob deunydd mor syml â phlatio crôm. Mae rhesymau cyffredin yn cynnwys:

1. Dur a haearn bwrw

Dyma'r deunydd gorchuddio mwyaf cyffredin. Dur ysgafn, dur carbon, dur aloi, haearn bwrw, ac ati Gellir ei blatio chrome - diseimio, ysgythru asid, o bosibl electro-lanhau, yna platio.

2. dur di-staen

Gall fod yn chrome plated, er bod yr haen ocsid goddefol o ddur di-staen yn gwneud adlyniad yn anodd. Yn aml, rhoddir triniaeth nicel arbennig ar y pren yn gyntaf i sicrhau bod y crôm yn glynu.

3. Copr a aloion copr

Mae platiau aloi copr yn hawdd iawn i'w defnyddio gan eu bod yn ddargludyddion da. Wrth blatio'n uniongyrchol ar gopr / pres, weithiau defnyddir ffiliadau cyanid copr yn gyntaf ar gyfer adlyniad, yna nicel, yna crôm.

4. aloion sinc

Gellir platio sinc â chrome, ond rhaid i'r wyneb fod mewn cyflwr da. I selio a gorchuddio'r sinc, mae streic copr fel arfer yn cael ei gymhwyso, ac yna plât copr mwy trwchus, nicel a chrome.

5. Aloeon alwminiwm ac alwminiwm

Ni ellir electroplatio alwminiwm yn uniongyrchol oherwydd ei fod yn ffurfio haen ocsid ar unwaith. Yn nodweddiadol mae'r rhan yn mynd trwy broses galfaneiddio, yna rhoddir haen denau o gopr neu nicel heb electrod a gall platio arferol ddechrau.

6. Plastigau

Nid yw plastig ei hun yn ddargludol, ond gellir ei ysgythru i garwhau'r wyneb ac yna ei orchuddio'n gemegol â haen denau o nicel neu gopr an-electrolysadwy i'w wneud yn ddargludol.

7. metelau eraill

Gall aloion nicel a nicel fod â chrome plated. Mae titaniwm a magnesiwm yn bosibl, ond maent yn anodd eu plât oherwydd -ocsidau caled.

Sut i ddewis dull platio crôm?

Mae dewis y broses platio crôm cywir yn dibynnu ar y canlynol:

1. Am ymddangosiad

Mae platio crôm addurniadol yn ddelfrydol pan mai'r nod yw gwella apêl weledol wrth ddarparu ymwrthedd cyrydiad sylfaenol. Mae crôm llachar dros nicel yn creu gorffeniad tebyg i ddrych, tra bod satin neu grôm du yn creu ymddangosiad meddalach neu fwy nodedig. Mae'r haenau tenau hyn yn cadw manylion mân ac fe'u defnyddir yn aml ar ymyl, arwyddluniau a chydrannau gweladwy eraill.

2. Ar gyfer gwrthsefyll gwisgo

Mae platio crôm caled yn cael ei ffafrio ar gyfer rhannau sy'n destun ffrithiant uchel neu sydd angen adfer wyneb. Mae crôm tenau, trwchus yn sicrhau cywirdeb uchel ac arwyneb di-grac. Mae crôm caled safonol yn darparu bywyd gwasanaeth mwyaf posibl a gellir ei beiriannu yn ddiweddarach. Mae crôm caled gyda microcracks neu microporosity yn addas ar gyfer cymwysiadau lle mae cadw olew neu fywyd blinder cynyddol yn bwysig.

3.Dibynnol ar y deunydd sylfaen

Dim ond crôm addurniadol tenau y gellir ei gymhwyso i rannau plastig, fel arfer dros haenau o gopr a nicel. Yn aml mae angen paent preimio arbennig fel sinc neu gopr ar aloion alwminiwm a sinc. Gellir platio dur di-staen â chrôm caled, ond mae angen platio nicel i sicrhau adlyniad.

4. Ystyried ffactorau amgylcheddol

Mae cromiwm trifalent yn fwy diogel at ddibenion addurniadol oherwydd ei fod yn cynhyrchu llai o allyriadau peryglus. Mewn sefyllfaoedd gyda rheoliadau llym, efallai y bydd dewisiadau amgen di-gromiwm fel HVOF neu blatiau nicel heb electrod yn fwy addas.

5. Yn dibynnu ar drwch a gofynion goddefgarwch

Os na ellir gorchuddio rhannau â thrwch o fwy nag ychydig ficron, dylid defnyddio crome fflach neu grôm trwchus tenau. Ar gyfer rhannau sydd angen crynhoad o ddeunydd, megis atgyweirio cydrannau sydd wedi treulio, crôm caled safonol yw un o'r ychydig ddulliau platio a all gynhyrchu haenau trwchus, hirhoedlog.

Ardaloedd cais platio crôm

Yn y sector modurol, mae'n darparu gorffeniad bywiog o ansawdd uchel i docio, rhwyllau ac ymylon olwynion, tra bod crôm caled yn gwella ymwrthedd traul rhannau injan, gwiail piston a siafftiau. Mewn cymwysiadau gweithgynhyrchu a pheiriannau trwm, mae'n amddiffyn offer, mowldiau, silindrau hydrolig a rholeri rhag crafiadau a chorydiad, gan ddarparu bywyd gwasanaeth hir a sefydlogrwydd dimensiwn.

Mae cymwysiadau awyrofod yn cynnwys haenau ar offer glanio, actiwadyddion a chysylltiadau hydrolig i wrthsefyll llwythi eithafol ac amodau amgylcheddol. Mae crôm addurniadol hefyd yn dod yn safonol ar osodiadau plymio fel faucets a phennau cawod, gan roi gorffeniad adlewyrchol sy'n gwrthsefyll cyrydiad iddynt. Ar yr un pryd, mae'n helpu i greu arwynebau llyfn, cymhleth a sterilizable ar gyfer offer a dyfeisiau llawfeddygol penodol yn y maes meddygol.

Pa offer sydd eu hangen i ddefnyddio platio crôm?

O unedau mainc bach i linellau cotio diwydiannol mawr -, mae'r anghenion offer sylfaenol - yr un peth:

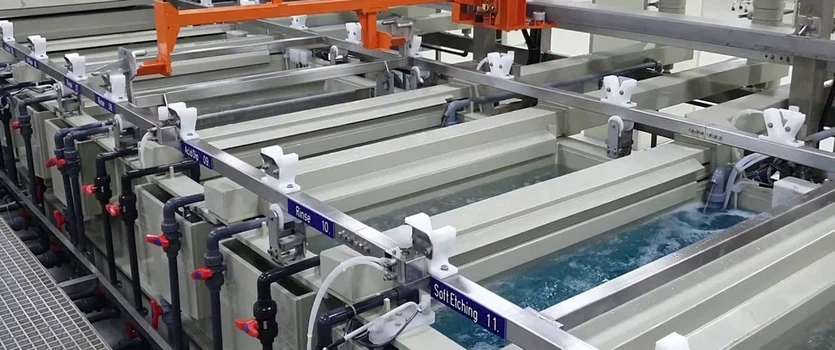

1. cotio tanc

Gwneir platio Chrome mewn tanciau sy'n gwrthsefyll asid, sydd fel arfer wedi'u gwneud o blastig neu ddur â leinin plwm. Ar gyfer crôm caled, mae tanciau'n aml yn fertigol, yn silindrog neu'n hirsgwar. Defnyddir tanciau llorweddol neu hir gyda thop agored ar gyfer gorchuddio coiliau a rhannau mawr.

2. cyflenwad pŵer (rectifier)

Mae angen unionydd DC i drosi pŵer prif gyflenwad AC yn bŵer DC foltedd isel, cerrynt uchel ar gyfer cymwysiadau cotio. Yn gallu darparu cerrynt cyson, di-grychdonni ac yn aml mae ganddo bŵer addasadwy i reoli dwysedd cerrynt yn union.

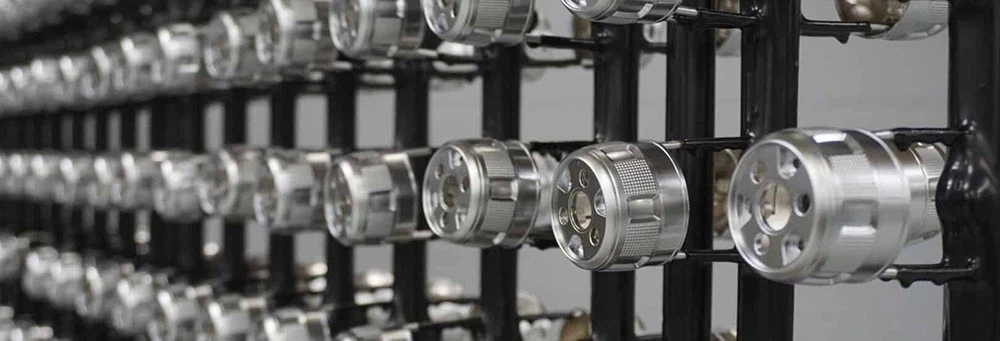

3. Silffoedd a gosodiadau

Mae'r rhannau wedi'u gosod ar standiau dargludol neu ddyfeisiau sy'n gwasanaethu fel elfennau ategol a dargludol. Yn nodweddiadol wedi'u gwneud o gopr neu bres, mae'r pyst hyn wedi'u gorchuddio â deunyddiau inswleiddio fel plastisol, gan ddatgelu'r pwyntiau cyswllt yn unig i sicrhau dargludedd trydanol.

4. Anodes

Mae'r anodau yn cael eu hatal mewn tanc a'u cysylltu ag allbwn positif yr unionydd. Mewn platio cromiwm chwefalent, mae'r anodau fel arfer yn blatiau neu'n rhodenni o aloi plwm anhydawdd sy'n dargludo trydan ac yn para am amser hir. Mae baddonau trifalent weithiau'n defnyddio anodau graffit neu ditaniwm gyda gorchudd metel ocsid cymysg oherwydd gall plwm halogi'r baddonau hyn.

5. Offer cyn-driniaeth

Cyn i chrome gael ei gymhwyso, mae rhannau fel arfer yn mynd trwy linell cyn-driniaeth gyda sawl tanc. Mae hyn yn cynnwys diseimio socian (wedi'i gynhesu), electroglanhau (hydoddiant alcalïaidd â cherrynt), actifadu asid a thanciau golchi lluosog. Mae platio crôm addurniadol yn gofyn am danciau paent preimio copr a nicel ychwanegol, pob un â'i ddeunydd anod a'i system sythu ei hun.

6. Awyru gwacáu a rheoli mygdarth

Mae platio â chromiwm chwefalent yn cynhyrchu niwl asid cromig gwenwynig; Mae tanciau cotio yn cynnwys cyflau gwacáu sy'n gwacáu anweddau i systemau sgwrwyr, gan ddefnyddio dilëwyr niwl sy'n seiliedig ar ddŵr yn aml. Gall systemau modern ychwanegu cemegau gwrth-niwl neu gleiniau plastig arnofiol i leihau cynhyrchu aerosol yn y ffynhonnell.

Sut i gael gwared ar blatio crôm

Mae yna sawl dull ar gyfer cael gwared ar blatio crôm, mae dulliau cyffredin yn cynnwys stripio mecanyddol, stripio cemegol, a phlatio gwrthdro.

1. tynnu mecanyddol

Mae gan dynnu mecanyddol y fantais nad yw'n defnyddio cemegau peryglus. Fodd bynnag, gall hyn gymryd llawer o amser ac o bosibl newid dimensiynau rhan neu orffeniad arwyneb. Dulliau fel:

• Prosesu sgraffiniol

Gall sgwrio â thywod neu ffrwydro gael gwared â chromiwm yn effeithiol trwy ei gyrydu. Mae hyn yn dda ar gyfer rhoi crôm trwchus, caled ar arwynebau gwydn ac i rannau y gellir eu sgleinio yn ddiweddarach.

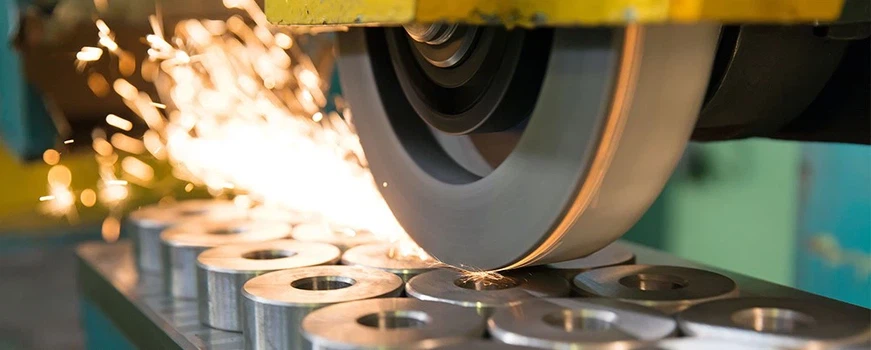

• Malu

Mae Chrome yn galed ac mae angen grym; defnyddir sgraffinyddion carbid silicon neu alwminiwm ocsid. Gellir sandio rhannau gwastad gan ddefnyddio papur tywod neu sander gwregys. I roi crôm addurniadol ar eitemau, mae siopau'n aml yn sgleinio'r haenau crôm a nicel wrth baratoi ar gyfer ailymgeisio.

• Glanhau uwchsonig

Mae glanhawr ultrasonic yn defnyddio tonnau sain amledd uchel mewn hylif i greu cavitation, sy'n tynnu haenau o rannau cain.

2. stripio cemegol

Defnyddir dulliau cemegol fel arfer ar gyfer swbstradau metel yn unig; maent yn hydoddi'r haen gromiwm gan ddefnyddio adweithyddion:

• Tynnu asid (asid hydroclorig)

Trochwch y darn crôm mewn baddon o ~30-40% HCl. Bydd yr asid yn adweithio â'r haen gromiwm i ffurfio cromiwm clorid hydawdd a'i dynnu'n effeithiol. Mae stripio HCl yn gweithio'n dda ar grôm addurniadol ac nid yw'n cael llawer o effaith ar blatio nicel neu gopr.

• stripio alcalïaidd (sodiwm hydrocsid)

Gall seiliau cryf fel sodiwm hydrocsid (NaOH) hefyd dynnu cromiwm. Ond fe'i defnyddir yn aml i dynnu cromiwm o ddur. Mae'n tueddu i weithredu'n arafach nag asid ac mae ganddo lai o risg o embrittlement hydrogen nag asid.

3. Gwrthdroi electroplatio

Mae platio gwrthdro, neu stripio electrolytig, yn defnyddio cerrynt trydan i doddi cromiwm ar ran trwy wrthdroi'r broses blatio.

Mae gosodiad nodweddiadol yn defnyddio bath asid cromig / asid sylffwrig, ond mae'r rhan sydd i'w dynnu bellach wedi'i gysylltu fel anod. Electrolyt arall a ddefnyddir ar gyfer platio gwrthdro yw sodiwm hydrocsid (soda costig) gydag ychydig bach o asiant ocsideiddio.

Mantais electroplatio gwrthdro yw ei fod yn caniatáu i siapiau cymhleth gael eu hadneuo'n unffurf a gellir eu rheoli. Fodd bynnag, mae'n defnyddio'r un cemegau niweidiol â'r gorchudd, felly mae angen PPE ac awyru.

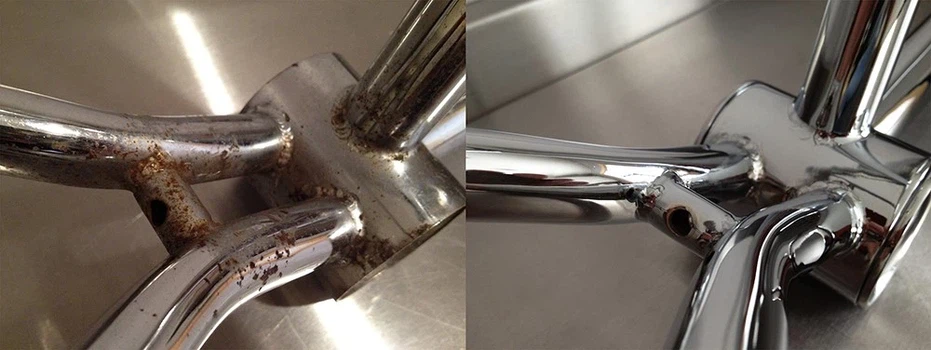

Sut i atgyweirio platio crôm

Mae'n bosibl ail-chrome platio cynnyrch sydd wedi'i blatio â chrome yn flaenorol, mae'r broses gyffredinol fel a ganlyn:

1. Tynnwch hen chrome

Rhaid tynnu'r haen cromiwm bresennol yn gyntaf gan ddefnyddio stribed cemegol neu electrocemegol i osgoi colled dimensiwn. Pe bai gan y darn haenau lluosog (chrome dros nicel dros gopr), fel arfer bydd y crôm yn cael ei dynnu o leiaf.

2. Atgyweirio metel sylfaen

Os caiff y metel sylfaen ei ddifrodi, caiff ei atgyweirio nesaf. Ar gyfer elfen addurniadol, bydd unrhyw gilfachau yn y gwaelod yn cael eu sandio, eu llenwi, ac ati. Os bydd rhan ddiwydiannol yn dirywio oherwydd-yn rhy fach, gall gael ei achosi gan weldio neu drwch cotio newydd.

3. Paratoi wyneb

Mae'r rhan sylfaen yn cael ei baratoi fel newydd, wedi'i lanhau, wedi'i sgleinio a'i actifadu - caiff unrhyw araen sy'n weddill ei drin fel metel sylfaen.

4. proses ail-araenu

Mae'r rhan yn mynd trwy gamau platio, efallai copr asid a nicel, yna platio crôm ar gyfer nodwedd addurniadol, neu blatio crôm caled yn uniongyrchol ar gyfer rhan ddiwydiannol. Yn y bôn, mae hyn yr un peth â gosod cotio ar ran newydd.

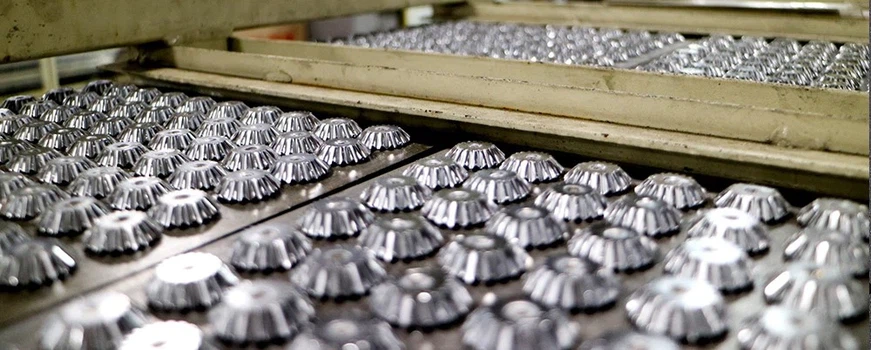

5. Cwblhau

Unwaith y bydd wedi'i orchuddio, gall y rhan gael ei sgleinio at ddibenion addurniadol neu ei beiriannu at ddibenion swyddogaethol i gyflawni'r gorffeniad a'r dimensiynau dymunol.

Diffygion cyffredin mewn platio crôm

Wrth ddarparu eiddo arwyneb rhagorol, gall platio crôm arwain at nifer o ddiffygion os caiff ei weithredu'n wael neu os yw'n agored i amodau amhriodol.

1. plicio

Un o'r diffygion mwyaf cyffredin mewn platio - yw pan nad yw'r haen crôm yn glynu'n dda at y metel sylfaen, gan arwain at bothellu a fflawio crôm. Glanhau arwyneb annigonol, actifadu gwael neu ddiffyg haen amddiffynnol yw'r prif achosion.

Sut i drwsio hyn? Sicrhewch ddiseimio trylwyr, actifadu asid a chymhwysiad cywir o araen amddiffynnol i ddeunyddiau cymhleth -dur cryfder uchel ar ôl tanio i dynnu hydrogen. Trowch ar y presennol yn raddol i osgoi polareiddio arwyneb.

2. Sylw anwastad

Mae'n hysbys bod gan blatio cromiwm chwefalent allu colli isel, sy'n arwain at drwch anwastad. Mae hyn yn golygu y gall ychydig iawn o grôm aros ar gorneli mewnol, cilfachau dwfn neu dyllau, tra bydd crynhoad trwm yn ffurfio ar ymylon a chribau.

Mae atebion yn cynnwys defnyddio anodau ategol neu amseroedd platio hirach ar gerrynt is i gyrraedd ardaloedd o ddwysedd cerrynt isel.

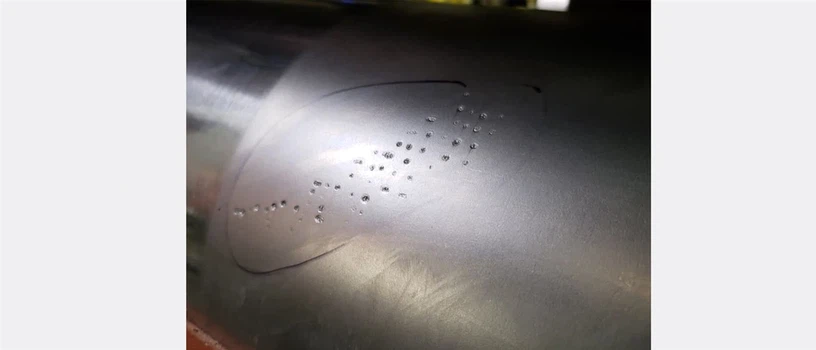

3. briwio

Mae briwiau'n ymddangos fel tyllau pin bach, craterau, neu smotiau bach tywyll ar yr wyneb gorchuddiedig. Gall hyn gael ei achosi gan swigod baw, saim neu nwy (hydrogen yn bennaf) sy'n atal dyddodiad mewn ardaloedd lleol. Mae halogiad bath neu densiwn arwyneb uchel hefyd yn ffactorau sy'n cyfrannu.

Er mwyn osgoi tyllu, glanhewch yn drylwyr a chymysgwch yn iawn i gael gwared ar swigod, defnyddiwch gyfryngau gwlychu mewn symiau diogel, a hidlwch yr hydoddiant i gael gwared ar solidau.

4. hylosgi

Mae hylosgiad yn cyfeirio at ddwysedd cerrynt gormodol neu dymheredd baddon isel sy'n achosi dyddodiad heb ei reoli ac esblygiad nwy. Gall y nwy dreiddio i'r gwaddod a'i droi'n ddu gydag ocsidau. Mae hyn yn aml yn digwydd ar ymylon miniog neu gorneli lle mae cerrynt wedi'i ganoli.

Sut i'w drwsio: Lleihau'r dwysedd presennol neu gynyddu tymheredd y bath. Defnyddiwch gysgodi ymyl neu newid geometreg rhan i leihau'r crynodiad cerrynt ar gorneli. Rhaid tynnu rhannau sydd wedi'u llosgi'n ddifrifol a rhoi rhai newydd yn eu lle.

5. Garwedd / dyddodion gronynnog

Mae'r wyneb crôm yn ymddangos yn arw neu'n anwastad, weithiau gyda gwead llaethog neu matte. Mae hyn fel arfer yn cael ei achosi gan halogiad yn y bath platio, fel llwch, mater gronynnol, neu sgil-gynhyrchion cyrydiad. Yn ogystal, gall troi'r cerrynt ymlaen cyn cyrraedd y dwysedd presennol o drochi rhannol llawn arwain at ffurfio ffurfiannau dendritig "tebyg i goed".

Sut i drwsio hyn? Sicrhewch fod y bath wedi'i hidlo a'i gynnal a'i gadw'n iawn, monitro lefelau sylffad, a monitro cyrydiad anod. Defnyddiwch gyfredol dim ond ar ôl i'r rhan gael ei drochi'n llwyr mewn dŵr. Ystyriwch ddefnyddio anodau ategol neu leihau'r dwysedd presennol mewn ardaloedd cerrynt uchel er mwyn osgoi glynu gros.

6.clecian

Pam mae hyn yn digwydd: Mae crôm caled yn cynhyrchu microcracks yn naturiol, ond bydd straen mewnol gormodol neu orchudd rhy drwchus yn achosi macrocraciau ac yn peryglu amddiffyniad cyrydiad.

Mae atebion yn cynnwys gosod haenau lluosog o blatio â chamau rhyddhau, addasu cemeg bath (e.e., cymhareb catalydd) i leihau straen, neu ddefnyddio platio curiad y galon i leihau straen.

7.Newid lliw

Yn lle hynny, mae crôm, a ddylai fod yn llachar ac yn lasgoch-arian, yn ymddangos yn felynaidd, yn wyrdd neu'n frown. Gall hyn fod o ganlyniad i ansawdd gwael yr haenau nicel gwaelodol, gan fod crôm addurniadol yn denau iawn ac yn adlewyrchu'r haen oddi tano. Gall gorboethi wrth ei ddefnyddio hefyd achosi afliwiad glas neu felyn oherwydd ocsidiad.

Sut i drwsio hyn? Sicrhewch fod y paent preimio nicel yn sgleiniog iawn ac yn sgleiniog iawn cyn ei blatio. Osgoi gorboethi rhannau wrth eu defnyddio neu brosesu dilynol.

8. Trwytholchi cromiwm neu staeniau gwyrdd

Os na chaiff rhannau eu rinsio'n iawn ar ôl eu gorchuddio, gall asid cromig gweddilliol drwytholchi ac achosi staenio neu ysgythru. Smotiau gwyrdd neu arwyddion o gyrydiad sy'n ymddangos oriau neu ddyddiau ar ôl gosod y cotio, yn aml o amgylch tyllau neu bantiau.

Sut i'w drwsio: Gwella'ch gweithdrefnau golchi a chynnwys dip niwtraleiddio ar ôl ei orchuddio i dynnu asid cromig gweddilliol. Rhowch sylw arbennig i dyllau dwfn neu geometregau cymhleth lle mae'r toddiant yn cael ei storio.

9. Nicel yn ymwthio allan o amgylch yr ymylon

Mae crôm addurniadol wedi'i gymhwyso mewn haenau tenau bron yn dryloyw. Tybiwch fod y cotio yn rhy denau neu wedi'i ddosbarthu'n anwastad. Yn yr achos hwn, gall yr haen nicel oddi tano ymddangos gydag ymylon melynaidd neu gynnes, yn enwedig ar ymylon miniog neu arwynebau anodd.

Sut i'w drwsio: Sicrhewch drwch platio priodol a defnyddiwch gloi optimaidd neu anodau ategol i wella'r platio crôm, yn enwedig mewn ardaloedd ymyl a chilfach. Gwiriwch bob amser am unffurfiaeth yn ystod cymhwyso proses.

Sut i beintio dros blatio crôm

Mae'n bosibl rhoi paent dros blatio crôm; Bydd y camau canlynol yn eich helpu i gael gorffeniad hirhoedlog.

1. Glanhewch yr wyneb yn drylwyr

Dechreuwch trwy dynnu'r holl faw, olew a saim o'r wyneb crôm. Ar ôl glanhau, sychwch yr wyneb yn drylwyr gyda lliain di-lint.

2. Tywod y chrome

Mae gorffeniad drych y crôm yn atal adlyniad priodol. Defnyddiwch bapur tywod 220 i 320 graean i sandio'r arwyneb cyfan yn gyfartal, gan ei arwthio fel y bydd y paent preimio yn glynu'n effeithiol.

3. Gwneud cais paent preimio hunan-ysgythru

Nid yw paent preimio safonol yn glynu'n dda wrth chrome. Yn lle hynny, defnyddiwch primer hunan-ysgythru sy'n cynnwys cyfansoddion asidig sy'n bondio'n gemegol i'r metel.

4. Defnyddiwch primer dyletswydd trwm (dewisol)

Os oes gan yr arwyneb ddiffygion neu os oes angen lefelu ychwanegol, rhowch breimiwr o ansawdd uchel dros yr haen ysgythru. Unwaith y bydd yn sych, tywodiwch yr wyneb yn ysgafn gyda 400-600 o bapur graean i greu sylfaen llyfn ar gyfer y paent.

5. Rhowch baent gan ddefnyddio gorffeniad sy'n cydweddu â metel

Dewiswch baent ar gyfer arwynebau metel, fel enamel acrylig, urethane neu baent modurol. Rhowch sawl cot tenau yn lle un cot drwchus, gan ganiatáu amser sychu priodol rhwng cotiau.

6. Rhowch gôt glir amddiffynnol (argymhellir)

Gorffennwch gyda chôt uchaf clir i wella gwydnwch ac atal naddu neu bylu. Mae haenau urethane neu acrylig clir yn darparu ymwrthedd UV a chemegol gwell, yn enwedig ar gyfer rhannau allanol neu rannau sy'n gwrthsefyll traul.

A yw platio crôm yn ddrud?

Gall cost platio crôm amrywio'n fawr yn dibynnu ar sawl ffactor; Nid oes un pris:

1. Chrome platio math

Yn gyffredinol, mae platio crôm addurniadol yn rhatach oherwydd ei fod yn defnyddio haenau teneuach ac yn cael ei gymhwyso dros sylfaen nicel. Mae platio crôm caled yn ddrutach oherwydd -blatiau mwy trwchus a rheolaeth fanwl gywir.

2. Maint rhan a geometreg

Mae rhannau mwy neu fwy cymhleth angen paratoi ychwanegol ac amseroedd gorchuddio hirach. Mae rhigolau dwfn, edafedd neu gilfachau hefyd yn cynyddu cost.

3. Gofynion paratoi wyneb

Rhaid tynnu rhannau â rhwd, hen grôm neu ddifrod a'u glanhau cyn eu gorchuddio. Mae sgwrio â thywod neu sgleinio yn cynyddu amser a chostau gwaith.

4. Deunydd cefndir

Mae angen rhag-driniaeth arbennig neu haenau o nicel ar rai metelau, fel alwminiwm, cyn defnyddio crôm, sy'n cynyddu'r gost.

5. Trwch haen cromiwm

Mae haenau trwchus (fel crôm cymhleth) yn gofyn am fwy o amser a deunydd, gan arwain at gost uned uwch.

6. maint swp

Mae cotio cyfaint uchel yn lleihau cost pob rhan trwy effeithlonrwydd gosod ac arbedion maint.

Pa gydrannau cemegol sy'n gysylltiedig â phlatio crôm?

Mae hydoddiannau platio cromiwm fel arfer yn cynnwys cyfansoddion cromiwm a chemegau ategol i alluogi cymhwyso electroplatio. Y brif gydran weithredol yw asid cromig (CRO₃), sy'n sicrhau dyddodiad ïonau cromiwm ar y swbstrad.

Wrth gymhwyso platio cromiwm chwefalent, mae'r bath yn cynnwys asid cromig gydag ychydig bach o asid sylffwrig fel catalydd i wella effeithlonrwydd cymhwysiad. Mewn platio cromiwm trifalent, y ffynhonnell cromiwm yw cromiwm sylffad neu gromiwm clorid, ynghyd ag asiantau cymhlethu a chemegau byffer i sefydlogi'r bath a rheoli'r pH. Gellir cynnwys ychwanegion ychwanegol fel cyfryngau gwlychu, disgleiriwyr, neu lanhawyr grawn i wella ymddangosiad, caledwch neu adlyniad y cotio.

Safonau diwydiant ar gyfer platio crôm

Rhaid i brosesau platio Chrome fodloni safonau diwydiant llym i sicrhau ansawdd, diogelwch a chynhyrchiant. Mae safonau allweddol yn cynnwys:

• ASTM B177/B177M – Canllaw i Dechnoleg Electroplatio Chrome
• ASTM B650 - Manyleb ar gyfer Haenau Cromiwm wedi'u Electrodeposited ar Rannau Modurol Allanol
• AMS 2460 - Manyleb Deunyddiau Awyrofod ar gyfer Platio Chrome Caled
• ISO 1456: 2009 - Cotiadau metel, electroplatio nicel, cromiwm a chopr at ddibenion addurniadol
• Cydymffurfio â REACH / RoHS - safonau amgylcheddol sy'n cyfyngu ar y defnydd o sylweddau peryglus fel cromiwm chwefalent yn Ewrop

Dewisiadau eraill yn lle platio crôm

Isod mae rhai dewisiadau eraill cyffredin yn lle platio crôm, ynghyd â'u buddion a'u hystyriaethau allweddol.

1. electrodeless nicel platio

Mae platio nicel di-electrod yn caniatáu ichi roi cotio aloi nicel-ffosfforws ar wyneb heb ddefnyddio cerrynt trydan allanol. Yn lle hynny, mae dyddodiad yn digwydd o ganlyniad i adwaith cemegol mewn bath platio.

Manteision: Trwch unffurf hyd yn oed gyda geometregau cymhleth, gwisgo ardderchog a gwrthsefyll cyrydiad, caledwch da a risg amgylcheddol is na chromiwm chwefalent.

2. cotio sinc

Mae electroplatio sinc yn cymhwyso haen denau o sinc i rannau dur neu haearn i'w hamddiffyn rhag cyrydiad. Mae sinc yn gweithredu fel cotio aberthol sy'n cyrydu cyn i'r dur gwaelodol wneud hynny.

Manteision: Darbodus, ar gael yn eang ac yn hawdd i'w gymhwyso gyda thriniaethau dilynol fel passivation i wella amddiffyniad cyrydiad.

3. cotio powdr

Mae cotio powdr yn defnyddio powdr sych wedi'i wefru'n electrostatig sy'n cael ei chwistrellu ar y rhan a'i halltu â gwres i ffurfio haen amddiffynnol wydn.

Manteision: Eco-gyfeillgar (dim VOC), ar gael mewn amrywiaeth o liwiau a gweadau, tywydd ardderchog ac ymwrthedd effaith.

4. Anodizing

Mae anodizing - yn broses electrocemegol sy'n tewhau haen ocsid naturiol alwminiwm, gan gynyddu ei wydnwch a'i wrthwynebiad i gyrydiad a gwisgo.

Manteision: Amddiffyniad ysgafn, gellir ei beintio mewn amrywiaeth o liwiau ac mae ganddo adlyniad rhagorol i baent a gludyddion.

5. Cotiadau PVD (dyddodiad anwedd corfforol).

Mae haenau PVD megis titaniwm nitrid (TiN) neu gromium nitride (CrN) yn cael eu rhoi mewn siambr wactod gan ddefnyddio deunyddiau cotio anwedd.

Manteision: Yn wydn iawn, yn gwrthsefyll traul, yn gyfeillgar i'r amgylchedd o'i gymharu ag electroplatio, ar gael mewn lliwiau metelaidd fel aur, du neu arian.

Casgliad

Mae platio Chrome yn parhau i fod yn ddull gorffen dibynadwy ar gyfer sicrhau cydbwysedd o estheteg, caledwch a gwrthiant cyrydiad. Er nad yw Redexpart yn cynnig platio crôm fel gwasanaeth annibynnol, rydym yn ei ddarparu fel rhan o'r broses weithgynhyrchu rhannau metel arferol, gan sicrhau bod eich cydrannau'n cael eu danfon yn gywir a gyda'r gorchudd amddiffynnol priodol.

Cwestiynau ac atebion

C1: Pa mor drwchus yw'r platio crôm?

Mae trwch platio crôm addurniadol fel arfer yn 2-20 micron (0.002-0.02 mm). Mae platio crôm caled, a ddefnyddir ar gyfer gwisgo diwydiannol a diogelu cyrydiad, yn amrywio o 50 i 250 micron (0.05 i 0.25 mm). Mewn amodau gweithredu difrifol gall fod yn fwy na 250 micron.

C2: Pa mor hir y mae platio crôm yn ei gymryd fel arfer?

Mae cymhwyso platio crôm addurniadol fel arfer yn cymryd rhwng 30 munud ac 1 awr, gan ei fod yn cael ei gymhwyso mewn haen sgleiniog denau. Gall platio crôm caled gymryd sawl awr i'w gymhwyso, yn enwedig ar gyfer platio diwydiannol trwchus.

Cwestiwn 3: Pa mor hir mae platio crôm yn para?

Gall platio crôm wedi'i gymhwyso'n gywir bara unrhyw le o 3 i 20+ mlynedd, yn dibynnu ar y math o blatio, amlygiad amgylcheddol, trwch a chynnal a chadw. Dyma beth sy'n effeithio ar ei fywyd gwasanaeth:

Platio crôm addurniadol (a ddefnyddir ar gynhyrchion defnyddwyr): Yn aml mae'n para 3-7 mlynedd cyn dangos arwyddion o bylu, llychwino, neu gyrydiad, yn enwedig pan fydd yn agored i dywydd neu ofal gwael.

Platio Chrome Caled (a ddefnyddir mewn diwydiant): Gall bara 10-20 mlynedd neu fwy, yn enwedig wrth symud cydrannau fel gwiail hydrolig neu'n marw, oherwydd ei draul uwch a'i wrthwynebiad cyrydiad.

C4: A yw platio crôm yn rhydu?

Nid yw platio Chrome ei hun yn rhydu, gan fod crôm yn gallu gwrthsefyll cyrydiad yn naturiol. Fodd bynnag, os caiff yr haen cotio ei niweidio oherwydd crafiadau, craciau neu draul, gall lleithder ac aer dreiddio i'r metel gwaelodol, a all gyrydu.

C5: A yw platio crôm yn ddargludol?

Ydy, mae platio crôm yn ddargludol yn drydanol, ond mae'r dargludedd ychydig yn is na'r metel sylfaen, yn enwedig os yw'r haen yn denau neu wedi'i ocsidio. Yn gyffredinol, nid yw cysylltiadau trydanol neu systemau sylfaen yn defnyddio cromiwm oni bai ei fod wedi'i ddylunio'n benodol oherwydd gall gynyddu ymwrthedd neu draul dros amser.
